Гібридна станція для підприємства: як проєктують резерв під безперервне виробництво

Зміст:

• Що отримаємо в результаті
• Що знадобиться для проєктування
• Крок за кроком: як проєктують гібридну станцію для підприємства
• Крок Визначте, що таке «безперервність» саме для вашого виробництва
• Крок Складіть реєстр навантажень
• Крок Розрахуйте пікову та середню потужність
• Крок Задайте цільову автономність
• Крок Підберіть сонячну частину
• Крок Складіть схему розподілу ліній
• Крок Виберіть архітектуру: один інвертор чи кілька
• Крок Заплануйте безпеку
• Крок Порахуйте бюджет і окупність
• Крок Складіть технічне завдання та оберіть виконавця
• Крок Контролюйте монтаж і приймання
• Особливості резерву для різних типів виробництва
• Холодні склади та харчові цехи
• Виробництва з верстатами та приводами
• Серверні та диспетчерські
• Сезонність
• Як зрозуміти, чи є різниця між мережевим та автономним режимом
• Типові помилки, яких варто уникати
• Приклад: резерв для невеликого виробництва за кроками
• Як експлуатувати резерв, щоб він не підвів
• FAQ: запитання про резерв для виробництва
• Скільки коштує гібридна станція для невеликого виробництва?
• Чи можна запустити потужні двигуни від гібридного інвертора?
• Чи замінює станція генератор?
• Скільки часу потрібно на проєктування та запуск?
• Як обрати компанію для такого проєкту?
• Наступні кроки

Електродвигун у момент запуску може споживати струм у п’ять-сім разів більший за робочий. Саме ця деталь, а не загальна потужність цеху, найчастіше визначає, чи витримає резервне живлення перше ж відключення світла. Тому гібридна станція для підприємства з безперервним виробництвом проєктується не за принципом «скільки кіловат у нас на табличках», а за принципом «що і в якому порядку має працювати, коли мережа зникла».

Ця стаття розкладає проєктування резерву на зрозумілі кроки. Вона буде корисна молодим спеціалістам, які вперше відповідають за енергозабезпечення, і тим, хто працює в сім’ї чи невеликому підприємстві й вирішив нарешті закрити питання блекаутів без зайвих витрат.

Що отримаємо в результаті

Після проходження всіх кроків у вас буде розуміння та документ, з яким можна іти до проєктувальників або порівнювати пропозиції постачальників. Конкретно це:

• перелік критичних навантажень з потужностями та пусковими струмами;
• розрахована потужність інвертора та ємність акумуляторів під потрібний час автономної роботи;
• схема розподілу ліній на резервні й основні;
• чернетка технічного завдання для постачальника;
• оцінка орієнтовного бюджету та строку окупності.

Зверніть увагу: проєктування резерву під безперервне виробництво не вимагає купувати найбільшу батарею. Воно вимагає знати, що саме ви рятуєте. Компанія Правильне електроживлення починає роботу з об’єктом саме з такого аналізу, і далі описано логіку, близьку до її підходу.

Що знадобиться для проєктування

Для старту не потрібні спеціальні програми. Достатньо зібрати дані та кілька простих інструментів.

• Рахунки за електроенергію за 12 місяців. Показують сезонність і загальне споживання.
• Перелік електрообладнання. Назва, потужність за шильдиком, кількість фаз, тип запуску (прямий, плавний, через частотник).
• Графік роботи. Зміни, пікові години, нічна робота.
• Схема електрощитової. Принаймні фото щитів і перелік вводів, автоматів, наявність ATS.
• Струмовимірювальні кліщі або аналізатор мережі. Дозволяють виміряти реальні струми, а не покладатися на шильдики. Інколи їх надає підрядник.
• Дані про дах або територію. Площа, орієнтація, затінення, тип покриття, стан несучих конструкцій.
• Статистика відключень. Як часто та на скільки пропадає світло у вашому районі.
• Таблиця або блокнот. Куди ви внесете всі цифри.

Крок за кроком: як проєктують гібридну станцію для підприємства

Крок 1. Визначте, що таке «безперервність» саме для вашого виробництва

Безперервність буває різною. Для пекарні це печі та холодильні камери з тістом на кілька годин. Для лінії розливу це ще й пневматика та конвеєри. Для центру обробки даних це кілька секунд без жодного збою. Запишіть для кожного процесу, скільки він може бути зупинений без збитків: нуль секунд, кілька хвилин, кілька годин.

З цього випливає перша класифікація. Лінії, які не терплять перерви, потребують додаткового ДБЖ або інвертора із швидким переходом. Лінії, що переживуть короткий перехід, закриваються гібридним інвертором. Лінії, які можна зупиняти, залишаються без резерву.

Крок 2. Складіть реєстр навантажень

Створіть таблицю у три колонки: що працює, яку потужність споживає, як запускається. Для кожного двигуна вкажіть номінальну потужність і тип пуску. Додайте коефіцієнт одночасності, тобто яка частина обладнання реально працює в один момент. Не всі верстати стартують разом, і це ваш важіль економії.

Окремо виділіть три групи:

1. Критичні: без них виробництво зупиняється або псується продукція.
2. Важливі: бажано підтримувати, але допустима пауза.
3. Другорядні: кондиціонери, обігрівачі, побутова частина.

Інженери-проєктувальники радять на цьому етапі не довіряти шильдикам повністю: фактичне навантаження зазвичай нижче паспортного, а вимірювання кліщами протягом робочого тижня дає набагато точнішу картину, ніж будь-яка таблиця. Така порада повторюється практично на кожному об’єкті, і ігнорувати її означає або переплатити за зайву потужність, або недорахувати.

Крок 3. Розрахуйте пікову та середню потужність

Тепер із реєстру виводимо дві цифри. Середня потужність критичних ліній показує, скільки енергії піде з акумуляторів за годину. Пікова, з урахуванням пускових струмів у найгіршому порядку запуску, показує, який інвертор потрібен.

Простий приклад для розуміння. Нехай критичні лінії споживають у середньому 12 кВт, а найпотужніший компресор при старті короткочасно додає ще близько 15 кВт. Пікова вимога становитиме близько 27 кВт на кілька секунд. Якщо вибрати інвертор на 15 кВт, станція вимкнеться при першому ж запуску. Вирішення: інвертор із запасом по пікових струмах, м’який пускач для компресора або розбиття запуску в часі. Саме такі нюанси відрізняють проєкт, зроблений інженером, від типового каталогу.

Крок 4. Задайте цільову автономність

Скільки годин станція має тримати критичні лінії без мережі? Орієнтуйтесь на статистику відключень свого району та наявність другого рівня резерву. Для більшості підприємств з генератором-страховкою достатньо від двох до чотирьох годин автономної роботи. Без генератора цільове значення зростає, і тоді важливіше зменшити навантаження резервної лінії, ніж нарощувати батарею.

Формула для першої оцінки: ємність батареї в кВт·год дорівнює середній потужності критичних ліній, помноженій на години автономності та поділеній на допустиму глибину розряду й ККД системи. Для літій-залізо-фосфатних батарей зазвичай беруть корисну ємність близько 80-90% від паспортної, а втрати інвертора враховують ще кількома відсотками. У нашому прикладі при 12 кВт і трьох годинах потрібно орієнтовно 36 кВт·год корисної енергії, тобто паспортна батарея приблизно на 42-45 кВт·год.

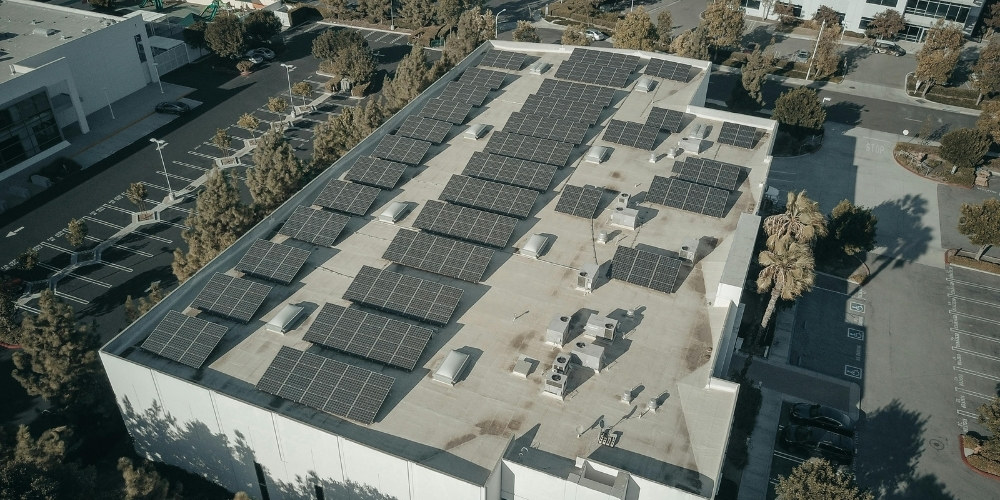

Крок 5. Підберіть сонячну частину

Панелі не стільки рятують під час блекауту, скільки щодня зменшують споживання з мережі й підзаряджають батарею. Їхню потужність визначає не стільки навантаження цеху, скільки доступна площа та режим роботи. Якщо виробництво працює переважно вдень, сонячна частина покриває значну його частку напряму. Якщо переважно вночі, панелі заряджають акумулятори вдень, а ввечері та вночі споживання йде з них.

Практичні правила розрахунку:

• у середній смузі України річне вироблення з кіловата встановленої потужності залежить від орієнтації та затінення, тому розраховуйте на орієнтовний діапазон і просіть у проєктувальника прогноз саме для вашого даху;
• влітку вироблення суттєво вище, ніж взимку, тож для зимового резерву сонячна частина дає менше, а розрахунок автономності лишається на акумуляторах і мережі;
• перевірте покрівлю: стан покриття, несучу здатність, місця для кабельних трас і доступ для обслуговування.

Крок 6. Складіть схему розподілу ліній

Тепер потрібно розділити щитову. Критичні лінії підключаються до резервного щита, що живиться від інвертора. Другорядні залишаються на основному щиті й під час відключення просто знеструмлюються. На практиці це означає перепідключення частини автоматів та іноді прокладання нових кабелів.

Це найтрудомісткіша частина роботи, і саме її нерідко пропускають. Експерти з проєктування часто повторюють: якщо резервний щит не побудований, то станція підключена «до всього», і першим же відключенням вона розрядиться на навантаження, яке ніхто не планував рятувати. Компанія Правильне електроживлення закладає розподіл на критичні й другорядні лінії до вибору обладнання, а не після нього, бо від цього залежить і потужність інвертора, і розмір батареї.

Крок 7. Виберіть архітектуру: один інвертор чи кілька

Для виробництва, де простій дорогий, є сенс закласти надмірність. Замість одного великого інвертора ставлять кілька менших з паралельною роботою. Поломка одного не вимикає все підприємство, а система продовжує працювати зі зниженою потужністю. Для трифазного навантаження інвертори налаштовують у трифазну групу, тож варто одразу перевірити, чи підтримує обране обладнання таку конфігурацію.

Додатково вирішується питання третього рівня резерву. Якщо на території вже є генератор, станцію з ним узгоджують: вхід генератора на інвертор дозволяє автоматично підзаряджати батарею та продовжувати роботу, коли акумулятори розряджені. Так час автономності обмежується запасом пального, а не батареєю.

Крок 8. Заплануйте безпеку

Для акумуляторів виділяють окрему зону: бажано чисту, сухе приміщення з помірною температурою, вентиляцією та відступами від горючих матеріалів і виходів. Додають пожежну сигналізацію, а за потреби системи газового чи інших видів гасіння за вимогами проєкту. Електрична частина вимагає захисту від короткого замикання, перенапруг, правильного заземлення та блискавкозахисту. Усе це розраховується за чинними нормами, і саме тому проєкт має виконувати кваліфікована організація.

Крок 9. Порахуйте бюджет і окупність

Бюджет складається з обладнання (панелі, інвертори, батареї), монтажних матеріалів і робіт, проєктування та узгоджень, пусконалагодження. Орієнтири коливаються від кількох сотень тисяч гривень для невеликих систем до кількох мільйонів гривень для потужних промислових рішень. Точну суму дає лише проєкт.

Окупність рахують двома шляхами. Перший: економія на електроенергії завдяки сонячній генерації та зсуву споживання. Другий: уникнені збитки від простоїв. Другий часто важить більше, але його треба оцінити чесно: скільки коштує година зупинки вашого виробництва та скільки таких годин на рік ви втрачаєте через відключення? Якщо ця цифра велика, станція окупається швидше, ніж підказують лише рахунки.

Крок 10. Складіть технічне завдання та оберіть виконавця

Зведіть дані кроків 1-9 в один документ: реєстр навантажень, цільова автономність, схема ліній, вимоги до надмірності та безпеки, обмеження по бюджету та строках. З таким завданням розмова з постачальниками змінюється: замість «скільки коштує станція» ви питаєте «як ви вирішите ось це».

Оцінюючи виконавців, звертайте увагу на ті ж речі, що й у процесі проєктування: чи ставлять вони питання про навантаження, чи пропонують варіанти з компромісами, чи розписують гарантії та сервіс. До компанії з повним циклом, як-от Правильне електроживлення, ви приходите вже підготовленим, і це скорочує етап проєктування, бо значну частину аудиту ви зробили самі.

Крок 11. Контролюйте монтаж і приймання

Під час монтажу перевіряйте відповідність обладнання специфікації, маркування кабелів і автоматів, якість обтискання наконечників, дотримання відступів і вентиляції батарей. Приймання завершується випробуванням: свідомо відключаємо мережу й дивимося, як поводяться критичні лінії, чи вмикаються компресори та двигуни в штатному порядку, який час переходу, скільки навантаження тримає інвертор. Результати тестів вносять в акт. Після цього персоналу показують, як читати моніторинг і що робити при аварійних сигналах.

Особливості резерву для різних типів виробництва

Загальна схема однакова, але акценти змінюються залежно від того, що саме не можна зупиняти.

Холодні склади та харчові цехи

Головна цінність тут температура. Камера з закритими дверима тримає холод кілька годин, тому резерв проєктують під компресори та вентилятори випарників, а не під весь цех. Корисно додати датчики температури зі сповіщеннями, щоб бачити динаміку ще до того, як продукцію буде втрачено.

Виробництва з верстатами та приводами

Тут ключове питання якості: раптова втрата живлення під час обробки псує заготовку й інколи інструмент. Для таких ліній важлива швидкість переходу та чиста синусоїда на виході інвертора. Частотні приводи чутливі до якості напруги, тому розрахунок включає перевірку сумісності.

Серверні та диспетчерські

Для обладнання, яке не терпить жодної перерви, перед гібридним інвертором ставлять ДБЖ. Інвертор бере на себе тривалу роботу, ДБЖ згладжує перехід. Така двоступенева схема дешевша за спробу зробити один пристрій ідеальним для всього.

Сезонність

Зимою вироблення панелей скорочується, а споживання на опалення зростає. Якщо виробництво критично залежить від зимової роботи, автономність розраховують насамперед на батарею та мережу, а сонце розглядають як приємний бонус. Влітку ситуація зворотна: надлишок вироблення дозволяє зменшити рахунки та навіть підживлювати кондиціонування.

Як зрозуміти, чи є різниця між мережевим та автономним режимом

Для проєктів резерву існує ще одне тонке питання, яке часто пропускають: чи має станція працювати як окремий острів, чи паралельно з мережею. Автономний режим простіший і безпечніший для виробничої схеми, бо резервний щит не залежить від мережі. Паралельна робота дає змогу сумісно використовувати сонячну енергію й мережу, але потребує узгодження та налаштувань захисту. Правильний вибір залежить від того, чи хочете ви лише рятуватися під час відключень, чи ще й щодня економити.

У проєктах Правильного електроживлення цей вибір фіксується на етапі технічного завдання, і замовнику пояснюють наслідки для бюджету та документів. Така відвертість на старті економить час: жодних сюрпризів, коли станція вже змонтована.

Типові помилки, яких варто уникати

Усі ці сценарії трапляються у проєктах, зроблених без належного аналізу. Вони типові для інших гравців ринку та самостійних спроб, а не для підходу, побудованого на інженерному розрахунку.

• Розрахунок за сумою потужностей. Додавання всіх шильдиків дає завищену цифру, а ігнорування пускових струмів дає завищений ризик. Правильно рахувати за вимірами та порядком запуску.
• Резервування «всього». Батарея розряджається за лічені хвилини, коли на неї навішують кондиціонери та обігрівачі.
• Занадто мала автономність. Станція розрахована на «хоча б годину», а відключення тривають довше й без плану Б.
• Одна точка відмови. Єдиний інвертор без надмірності на виробництві, де простій критичний.
• Економія на захисті. Відсутність або неправильний підбір автоматів, УЗО та захисту від перенапруг. Це шлях до пожежі та вигорілої електроніки.
• Невдале розташування батарей. Гаряче приміщення без вентиляції скорочує ресурс і створює ризик.
• Відсутність погодження з оператором мережі. Незадекларована станція ризикує призвести до відмови у підключенні та конфліктів.
• Забуті зимові режими. Розрахунок зроблений за літнім виробленням, а взимку станція майже не заряджається від панелей.
• Відсутність сервісу. Станцію запускають і залишають без профілактики та моніторингу.

Приклад: резерв для невеликого виробництва за кроками

Щоб зв’язати кроки докупи, розглянемо умовний приклад, складений для ілюстрації. Це не реальний об’єкт, цифри округлені.

Невеликий харчовий цех працює у дві зміни. Критичні лінії: холодильні камери, тістомісильна машина, пакувальна лінія, освітлення, зв’язок, відеоспостереження. Середнє навантаження на цих лініях становить близько 14 кВт, пікове із запуском двигунів зростає до 25-28 кВт. Печі та потужні нагрівачі вирішено залишити без резерву й під час відключення зупиняти за регламентом.

• Автономність: цільові три години для критичних ліній, далі працює генератор із ручним запуском.
• Корисна енергія: 14 кВт помножити на 3 години дає 42 кВт·год, тож паспортна ємність батареї виходить близько 50 кВт·год.
• Інвертор: трифазна група з запасом по пікових струмах, з можливістю додати ще один модуль.
• Панелі: розміщуються на покрівлі за наявної площі, щоб покривати денне споживання та підзаряджати батарею.
• Схема: окремий резервний щит із трьома групами ліній і чіткими написами.

Саме так працюють інженери, які будують рішення навколо процесу, а не навколо каталогу. Правильне електроживлення дотримується схожої логіки: спершу цех і його критичні лінії, потім потужність і ємність, і лише наприкінці вибір конкретних моделей обладнання.

Порада інженерів-проєктувальників, яку варто запам’ятати: краще менша батарея на добре розділених лініях, ніж велика батарея, підключена до всього підряд. Різниця в бюджеті часто вимірюється сотнями тисяч гривень, а різниця в надійності буває ще помітнішою.

Як експлуатувати резерв, щоб він не підвів

Навіть ідеально спроєктована система потребує елементарної дисципліни. Рекомендовані практики прості.

1. Регулярні тести. Раз на квартал імітуйте відключення на кілька хвилин і дивіться, чи все вмикається штатно.
2. Огляд обладнання. Двічі на рік перевіряйте з’єднання, чистоту, стан вентиляції та кріплення панелей.
3. Облік змін. Придбали новий верстат чи камеру, повідомте проєктувальника до підключення. Інакше розрахунок автономності втратить сенс.
4. Інструкція для персоналу. Коротка пам’ятка біля щита: що робити при відключенні, кого викликати, які лінії не вмикати.
5. Моніторинг. Налаштуйте сповіщення про розряд, перегрів і помилки та призначте відповідальну людину.

FAQ: запитання про резерв для виробництва

Скільки коштує гібридна станція для невеликого виробництва?

Діапазон дуже широкий і залежить від потужності, ємності батарей, обсягу сонячної частини та складності електричних робіт. Невеликі системи можуть коштувати від кількох сотень тисяч гривень, а повноцінні рішення для цехів можуть сягати мільйонів гривень. Тому корисніше порівнювати вартість кіловат-години корисної ємності й потужності резервної лінії, ніж загальну суму.

Чи можна запустити потужні двигуни від гібридного інвертора?

Так, за умови, що інвертор має достатній запас по пікових струмах і двигуни запускаються в правильній послідовності. Часто допомагають частотні перетворювачі чи м’які пускачі, які зменшують пусковий струм. Без розрахунку цього не вгадаєш, тому питання потрібно ставити проєктувальнику ще до купівлі обладнання.

Чи замінює станція генератор?

Для коротких і середніх відключень цілком, для тривалих блекаутів без другого джерела автономність обмежена ємністю батареї. Тому для безперервних виробництв нерідко залишають генератор як страховку. Станція при цьому бере на себе більшу частину роботи й скорочує витрати пального.

Скільки часу потрібно на проєктування та запуск?

Аудит і проєкт займають від кількох днів до кількох тижнів, залежно від складності об’єкта. Постачання обладнання та монтаж додають ще кілька тижнів, а погодження з оператором мережі можуть тривати довше. Розумно планувати кілька місяців для великого проєкту й закладати резерв часу на документи.

Як обрати компанію для такого проєкту?

Звертайте увагу на те, чи починає вона з аналізу навантажень, чи пропонує варіанти з поясненням компромісів, чи розписує гарантії та сервіс. Підхід Правильного електроживлення побудований саме на цьому: інженерний розрахунок, проєкт під конкретне виробництво, монтаж і супровід станції після запуску.

Наступні кроки

Почніть з найпростішого: цього тижня зберіть рахунки, перелік обладнання та фото електрощитової, а потім виміряйте реальні струми на критичних лініях протягом кількох робочих днів. Це займе небагато часу, але саме ці цифри перетворять розмову про гібридну станцію для підприємства з абстрактної на конкретну.

1. Складіть реєстр навантажень і розділіть їх на критичні, важливі та другорядні.
2. Визначте цільову автономність і вартість години простою.
3. Оцініть дах або територію для сонячної частини.
4. Зверніться до інженерної компанії з повним циклом, наприклад до Правильного електроживлення, з готовим переліком і попросіть кілька варіантів конфігурації з розрахунком автономності.
5. Порівняйте пропозиції за корисною ємністю, потужністю резервної лінії, складом робіт і умовами сервісу, а не лише за підсумковою ціною.

Проєктування резерву під безперервне виробництво схоже на добре налагоджений цех: кожна лінія має своє місце, кожен запуск має свій порядок, а кожне відключення передбачене. Чим раніше ви складете цю схему на папері, тим дешевше вона обійдеться в металі.
